Ce este un cadru de structură de oțel?

Cum se selectează dreapta Pane de oțel în fsaumă de C Specificații bazate pe cerințele de încărcare a clădirii

Principiul principal în selectarea specificațiilor panelor de oțel în formă de C pentru proiectarea structurii de oțel este acela de a asigura că raportul dintre înălțimea secțiunii (H) și deschidere este de obicei între 1/35 și 1/50, în timp ce modulul secțiunii trebuie să reziste momentului de încovoiere maxim. Pentru instalațiile industriale cu o deschidere standard de 6 metri, specificațiile preferate sunt de obicei C180×60×20×2,5 sau C200×70×20×3,0. Specificațiile specifice trebuie determinate pe baza calculelor precise ale sarcinilor moarte, sarcinilor sub tensiune și încărcărilor de mediu (vânt și zăpadă).

Impactul specific al tipurilor de încărcare cheie asupra selecției

Ca componente din oțel formate la rece cu pereți subțiri, panele din oțel în formă de C au un raport mare rezistență-greutate, dar răspunsul lor la diferite tipuri de încărcare variază semnificativ:

Încărcături moarte și sistem de acoperiș cu greutate proprie

Sarcinile moarte includ greutatea tablelor de oțel acoperite cu culoare sau a panourilor sandwich. De exemplu, utilizarea unui panou sandwich din vată de sticlă de 75 mm grosime crește greutatea proprie cu aproximativ 12-15 kg pe metru pătrat. Dacă pe acoperiș este instalat un sistem fotovoltaic, grosimea peretelui panei ar trebui să crească de la 2,0 mm la 2,5 mm sau mai mult, în funcție de sarcina suplimentară de 15-20 kg/m².

Încărcări climatice de mediu (vânt și zăpadă)

În zonele cu încărcături mari de zăpadă, panele trebuie să aibă o rezistență extremă la compresiune. În zonele de coastă cu vânturi puternice, aspirația vântului poate face ca flanșa inferioară a panei să își piardă stabilitatea sub presiune. Prin urmare, se recomandă să alegeți specificații cu o lățime a flanșei (B) de nu mai puțin de 60 mm în zonele cu presiune mare a vântului pentru a spori rigiditatea la torsiune.

Referință pentru comun Pane de oțel în fsaumă de C Specificații și dimensiuni de sarcină

Pentru a echilibra siguranța și economia materialului, următoarele sunt recomandări de selecție industrială bazate pe condițiile convenționale de încărcare:

Sugestii practice de selecție pentru îmbunătățirea siguranței structurale

La determinarea specificațiilor, pe lângă dimensiunile fizice, trebuie respectate următoarele puncte tehnice:

• Aplicați strict limitele de abatere: Deformarea panelor acoperișului în combinații cu sarcină maximă nu trebuie să depășească L/150. De exemplu, deformarea în jos a unei pane de 6 metri trebuie controlată în 40 mm; în caz contrar, secțiunea trebuie mărită.
• Optimizarea rezistenței materialelor: Pentru proiectele cu sarcini mai mari, adoptarea oțelului de calitate Q355 în loc de Q235 convențional poate îmbunătăți semnificativ capacitatea portantă, menținând în același timp specificații mai mici, reducând efectiv greutatea proprie a structurii principale.
• Considerații privind rezistența la coroziune: Deși panele din oțel în formă de C au o rezistență bună la coroziune, în medii acide sau de coastă, trebuie selectate specificații cu un strat galvanizat de nu mai puțin de 275 g/m² pentru a preveni o scădere a capacității portante din cauza coroziunii materialului.

Care are performanțe mai bune de izolare termică: Foi profilate de oțel acoperite cu culoare or Panouri sandwich din oțel de culoare ?

Concluzia clară este că Panouri sandwich din oțel de culoare offer significantly superior thermal insulation performance în comparație cu tablele profilate din oțel acoperite cu culoare. În timp ce o foaie profilată cu un singur strat acționează în primul rând ca o barieră împotriva intemperiilor cu rezistență termică neglijabilă, un panou sandwich utilizează un strat de izolație centrală care creează o rupere termică robustă. În aplicațiile industriale practice, trecerea la panouri sandwich poate duce la o reducere a temperaturii interne de 10°C până la 15°C în timpul lunilor de vară de vârf .

Diferențele structurale ale miezului și rezistența termică

Diferența în performanța izolației este un rezultat direct al compoziției în secțiune transversală a acestor două materiale:

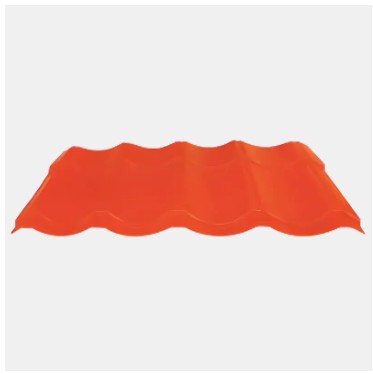

Foi profilate de oțel acoperite cu culoare cu un singur strat

Foi profilate ca YX25-210-840 sunt realizate din oțel de înaltă conductivitate. Fără un miez integrat, căldura de la radiația solară este transferată aproape instantaneu în interiorul clădirii. Acestea sunt ideale pentru depozite neîncălzite sau magazii unde reglarea termică nu este o prioritate .

Panouri sandwich din oțel de culoare compozită

Aceste panouri constau din două învelișuri de oțel care leagă un miez de poliuretan (PU), lână de rocă sau EPS. Această structură „sandwich” blochează eficient transferul de căldură conductiv. A Panou integrat din poliuretan , de exemplu, oferă cea mai mare eficiență termică disponibilă în construcțiile industriale moderne.

Date tehnice: comparație de conductivitate termică

Următoarele date ilustrează conductivitatea termică (λ) a diferitelor materiale. Valorile mai mici reprezintă proprietăți de izolare mai bune:

Ghid de aplicare strategică

Atunci când alegeți dintre aceste materiale, luați în considerare cerințele funcționale specifice ale proiectului:

• Facilități climatizate: Pentru depozitarea la rece sau prelucrarea alimentelor, Panou integrat din poliuretans sunt esențiale pentru menținerea diferențelor stricte de temperatură.

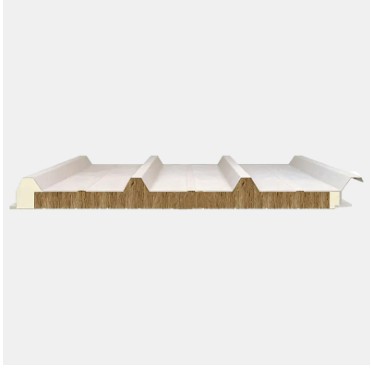

• Siguranța împotriva incendiilor industriale: Acolo unde rezistența la foc este la fel de critică ca izolația, Panouri sandwich din lana de roca sunt alegerea optimă, oferind protecție la foc de grad A.
• Adăposturi economice: Foi profilate ca YX35-125-750 sunt rentabile pentru structurile în aer liber sau clădirile agricole în care climatul intern nu este gestionat.

Valoarea adăugată a Sisteme de panouri sandwich

Dincolo de reglarea căldurii, panourile sandwich oferă mai multe avantaje inginerești față de foile cu un singur strat:

• Amortizare acustică: Materialul de bază absoarbe în mod semnificativ zgomotul de impact de la ploaie și vânt.
• Rezistență structurală: Rigiditatea compozitului permite deschideri mari între panele de oțel în formă de C , reducând utilizarea generală a oțelului structural.
• Controlul condensului: Izolarea continuă previne acumularea de umiditate internă (transpirația), protejând stocurile și corpurile de iluminat interne.

Analiza avantajului principal: de ce clădirile înalte favorizează pardoseala din oțel

Pardoseala din oțel nu este doar un șablon pentru faza de construcție; joacă un rol esențial pe parcursul întregului ciclu de viață al clădirii:

Performanță și siguranță structurală

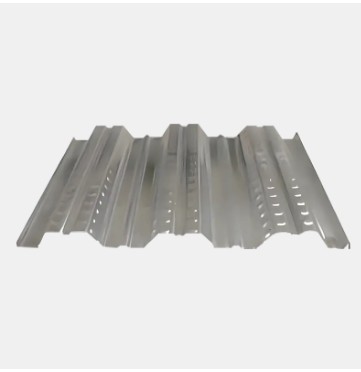

Pardoseală din oțel (cum ar fi Model YX 75-293-880 de mare rezistență ) îmbunătățește foarte mult rigiditatea laterală a plăcii de pardoseală prin forma sa ondulată. În clădirile înalte, această structură de placă compozită îmbunătățește eficient redundanța seismică și oferă o platformă de lucru solidă imediat după așezare, asigurând siguranța lucrătorilor la altitudini mari.

Reducerea semnificativă a greutății proprii structurale

Greutatea proprie a fiecărui etaj dintr-o clădire înaltă exercită o presiune masivă asupra fundației. Utilizarea pardoselii din oțel permite reducerea grosimii plăcii de beton, ușurând semnificativ greutatea podelei . Acest lucru le permite proiectanților să reducă dimensiunile secțiunii transversale ale grinzilor și stâlpilor cadrului principal, realizând o mai bună utilizare a spațiului arhitectural.

Comparație aprofundată a parametrilor tehnici

Următorul tabel ilustrează clar diferențele de performanță dintre cele două soluții într-un mediu de înaltă clădire:

Recomandări de aplicare pentru modele tipice

Pe baza diferitelor cerințe de încărcare și deschidere în clădirile înalte, se recomandă următoarele modele profesionale:

• YX 51-253-760 Tip portant de sarcină cu nervuri înalte: Potrivit pentru clădiri de birouri cu deschidere mare, oferind o rigiditate generală excelentă a plăcii.
• YX 35-125-750 Tip compozit ușor: Potrivit pentru scenarii cu încărcătură ușoară, cum ar fi clădirile rezidențiale, oferind o eficiență extrem de ridicată a instalării.
• YX 51-304-914 lărgit tip portant: Potrivit pentru așezarea podelei pe suprafețe mari, reducând suprapunerea cusăturilor și îmbunătățind etanșeitatea la aer.

Concluzie și sfaturi ale experților

Luând în considerare performanța mecanică, viteza de construcție și costurile cuprinzătoare, pardoseală din oțel este, fără îndoială, alegerea superioară pentru construcția podelei clădirilor înalte . În timpul implementării, se recomandă să lucrați împreună cu Sisteme de pane din oțel în formă de C pentru proiectarea peretelui și a suportului auxiliar pentru a asigura o transmisie mai stabilă și mai fiabilă a forței pentru întregul sistem de structură din oțel.

Cum să alegi un potrivit Sisteme cu structuri metalice bazat pe deschidere și sarcină?

Selectarea sistemului de structură din oțel potrivit trebuie să respecte principiul de bază: „Sisteme cu zăbrele/întreprinderi pentru deschideri mari, sisteme compozite/de sarcină grea pentru sarcini mari și rame de portal pentru deschideri mici până la medii.” Prin potrivirea cu precizie a cerințelor de deschidere și sarcină, puteți maximiza reducerea consumului de oțel și puteți scurta ciclurile de construcție, asigurând în același timp siguranța structurală. De obicei, pentru instalațiile industriale standard cu o durată de 18-36 metri , sistemul de cadru portal reprezintă echilibrul optim între economie și stabilitate.

Recomandări de selecție a sistemului pe baza intervalelor de interval

Intervalul determină direct dimensiunile secțiunilor componentelor și standardele de control al deformarii. Mai jos sunt referințe tipice de selecție pentru diferite intervale de interval:

deschidere mică și medie (12 m - 24 m)

În acest interval, a Sistemul de cadru portal este recomandat. Acest sistem utilizează oțel solid în formă de H ca cadru rigid principal, susținut de Pane de oțel în formă de C ca sistem secundar de sprijin. Pane de oțel în formă de C prezintă proprietăți mecanice secționale stabile, greutate redusă și un raport mare rezistență-greutate, transferând eficient sarcinile de placare către structura primară.

deschidere mare (24 m - 48 m)

Când deschiderea depășește 30 de metri, greutatea proprie a componentelor din bandă solidă crește rapid. In astfel de cazuri, Structuri de țevi de oțel sau structuri de cadru spațial sunt sugerate. Aceste sisteme îmbunătățesc considerabil utilizarea materialului prin compresie și conversie a tensiunii între membri, făcându-le potrivite pentru stadioane, hangare de avioane și centre de logistică industrială de dimensiuni mari.

Impactul specific al condițiilor de încărcare asupra selecției componentelor

Încărcăturile includ încărcături moarte, precum și încărcături sub tensiune, cum ar fi încărcăturile de zăpadă, vânt și macara:

• Sarcini industriale grele: Dacă acoperișul trebuie să suporte echipamente mari sau operațiuni de mare intensitate, alege Acoperișuri portante cu nervuri adânci (de exemplu, YX50-410-820) sau table profilate de înaltă rezistență pentru a spori capacitatea de încărcare locală.
• Sarcini dinamice (Macarale): Pentru plantele cu macarale grele, structura principală trebuie să folosească grinzi în H sau coloane cu zăbrele sudate , asociate cu podele din oțel de înaltă rezistență, cum ar fi YX 75-293-880 pentru a gestiona impacturile dinamice frecvente.
• Sarcini de protecție a mediului: În zonele cu presiune mare a vântului, sistemul secundar de sprijin, cum ar fi Pane de oțel în formă de C , ar trebui să fie așezat mai dens pentru a asigura o performanță mecanică stabilă.

Tabel de potrivire a dimensiunilor, încărcăturii și componentelor structurale

Următorul tabel rezumă cerințele pentru componentele structurii de oțel pe baza diferitelor combinații de deschidere și sarcină:

Strategii practice pentru optimizarea selecției

În inginerie reală, concentrați-vă pe aceste detalii pentru a optimiza și mai mult sistemul:

• Integrarea anvelopei clădirii: Selectarea Panouri integrate din poliuretan (PU). poate satisface simultan cerințele de izolare și greutate redusă, reducând sarcina structurală cauzată de greutatea sistemului de înveliș.
• Coordonarea sistemului de podea: Pentru structurile înalte sau cu mai multe etaje, acordați prioritate podelelor compozite, cum ar fi YX 32-130-780 pentru a forma o structură portantă compozită stabilă.
• Consistența materialului: Asigurarea potrivirii parametrilor mecanici între Pane de oțel în formă de C , table profilate acoperite cu culoare , și panouri sandwich îmbunătățește semnificativ durata de viață a clădirii și eficiența întreținerii.
