A camera curată trece prin fereastră este un dispozitiv închis de transfer de material instalat în peretele dintre o cameră curată și o cameră non-curată (sau între zone cu clasificări diferite de curățenie). Funcția sa de bază este: pentru a transfera în siguranță articole de dimensiuni mici spre medii fără a deschide ușa principală de acces sau a perturba diferența de presiune pozitivă a încăperii . Printr-un mecanism de blocare cu două uși și o structură de etanșare, trecerea prin ferestre poate reduce frecvența de intrare și ieșire a personalului cu peste 80%, scăzând semnificativ riscul de pătrundere a particulelor și microbilor. Sunt considerate infrastructură esențială pentru conformitatea cu GMP, ISO 14644 și reglementările FDA [^2^].

În industrii precum microelectronica, biofarmaceutica, sălile de operație din spitale și procesarea alimentelor, ferestrele de trecere au evoluat de la „accesorii opționale” la „instalații obligatorii”. De exemplu, cerințele FDA pentru producția de medicamente sterile (medii de fundal de gradul A/B) precizează în mod explicit că materialele care intră în zonele centrale sterile trebuie să treacă printr-o fereastră de trecere sau printr-un sas de aer, echipat cu măsuri eficiente de decontaminare.

Trei tipuri principale și scenariile lor aplicabile

Pe baza metodelor de interblocare și a funcționalității camerei curate, ferestrele de trecere se împart în trei categorii. Selecția ar trebui să ia în considerare clasificarea curățeniei, riscul de contaminare a materialelor și bugetul:

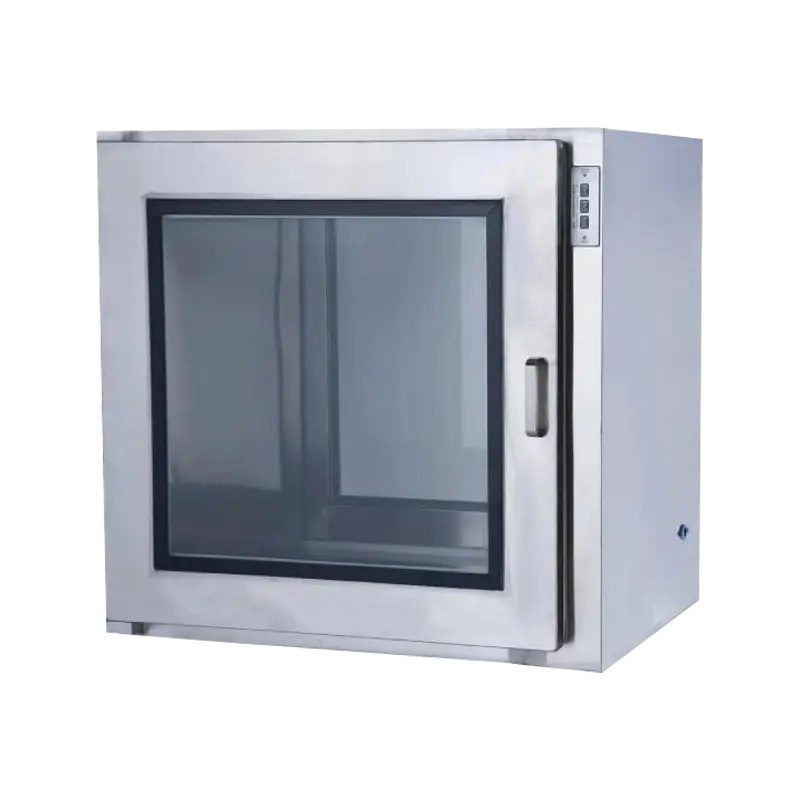

Interblocare electronică trece prin fereastră

Utilizează încuietori electromagnetice și senzori pentru interblocarea cu două uși. Când o ușă laterală este deschisă, ușa opusă se blochează automat. Timpul de răspuns al interblocării electronice este de obicei mai mic de 0,5 secunde, oferind o fiabilitate ridicată. Potrivit pentru Clasa ISO 5 (Clasa 100) și camere curate de calitate superioară . Unele modele premium au indicatoare LED de stare și funcții de alarmă de eroare pentru monitorizare în timp real [^68^].

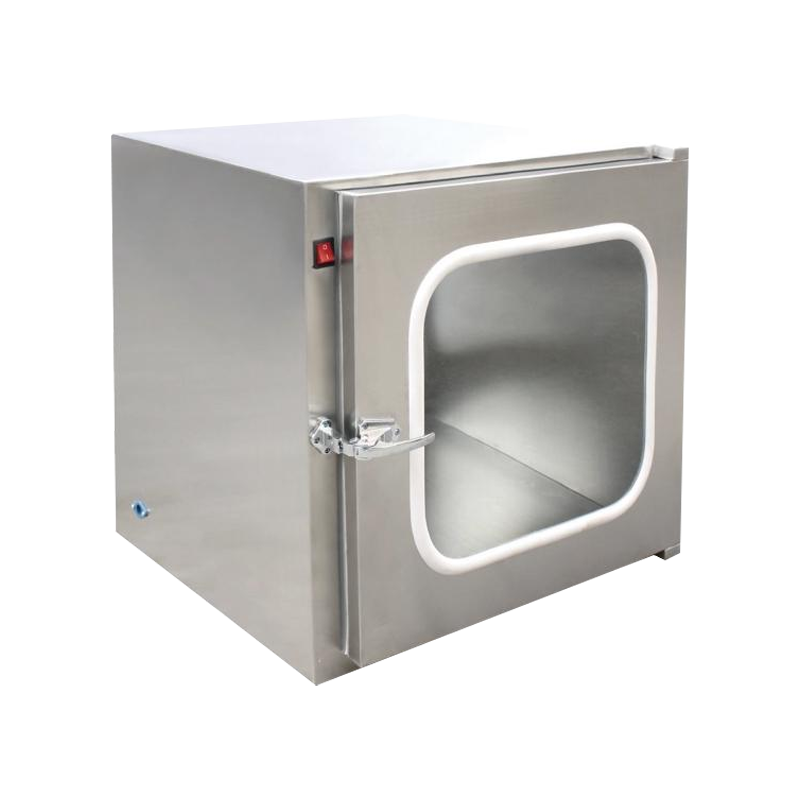

Interblocare mecanică trece prin fereastră

Realizează interblocarea cu două uși prin legături fizice sau mecanisme cu came, nefiind nevoie de energie externă și oferind costuri reduse de întreținere. Interblocarele mecanice sunt potrivite pentru Clasa ISO 7–8 (Clasa 10.000–100.000) zone curate generale sau medii rezistente la explozie cu cerințe speciale de siguranță electrică. Dezavantajul este că componentele mecanice se pot uza în timp; se recomandă o verificare a funcției de interblocare la fiecare 12 luni [^48^].

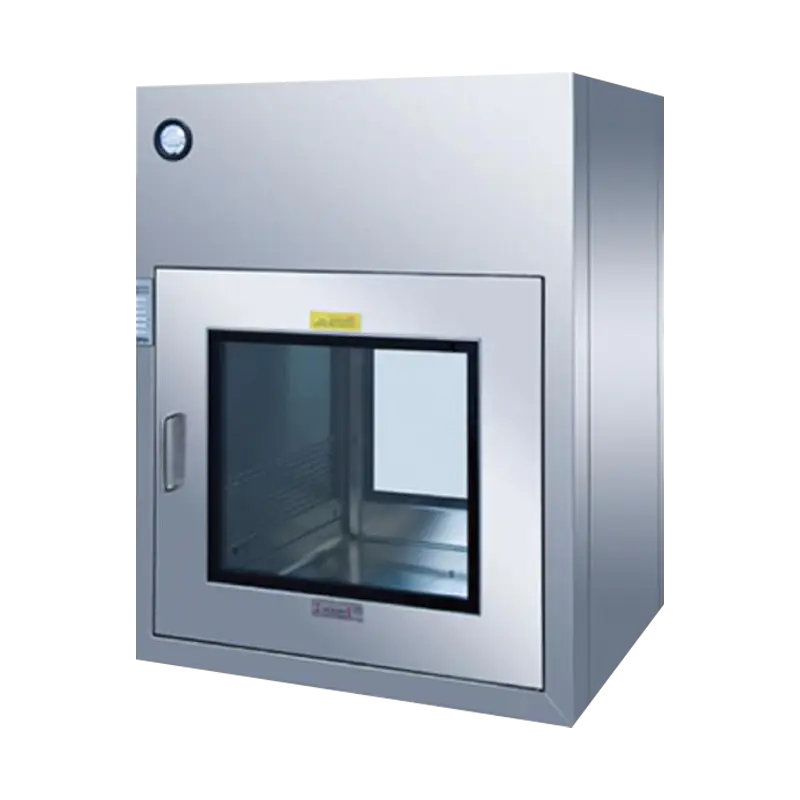

Fereastra de autocurățare (dinamică).

Pe lângă funcționalitatea de bază de interblocare, aceste unități se integrează Unități de filtrare HEPA și lămpi de sterilizare cu ultraviolete (UV). . Suflantele încorporate circulă aerul filtrat prin cameră la 375 CFM (aproximativ 636 m³/h), permițând pre-purificarea camerei înainte de transferul articolului. Acest tip este utilizat în mod obișnuit în laboratoarele biologice, atelierele de formulări sterile și farmaciile de spital, reprezentând cea mai eficientă soluție pentru prevenirea contaminării încrucișate [^67^].

Specificații structurale și materiale cheie

Performanța unei ferestre de trecere depinde direct de designul său structural și de selecția materialului. Configurațiile standard din industrie urmează de obicei aceste specificații:

Corpul cabinetului și tratarea suprafeței

Corpurile cabinetelor principale sunt construite din Oțel inoxidabil SUS304 sau SUS316L . SUS316L conține molibden, oferind o rezistență superioară la coroziunea clorură în comparație cu 304, făcându-l potrivit pentru mediile de dezinfecție a spitalelor sau zonele de coastă cu conținut ridicat de sare. Grosimea standard a peretelui este de 1,2–1,5 mm, cu colțuri interioare rotunjite (R≥10 mm) pentru a elimina zonele moarte sanitare și pentru a facilita curățarea și dezinfecția [^63^]. Unele produse economice folosesc oțel laminat la rece acoperit cu pulbere pentru Clasa ISO 8 și sub zonele generale curate.

Fereastră de observare și sistem de etanșare

Ferestrele de observare sunt echipate standard cu Sticlă securizată călită de 5 mm ; unele medii antistatice necesită policarbonat ESD. Etanșarea tocului ușii utilizează garnituri de silicon de calitate sanitară sau tampoane de etanșare cu gel poliuretanic, cu cerințe de compresie sub 15% pentru a asigura scurgeri zero sub diferențe de presiune de ±30 Pa. Conform datelor măsurate, sistemele de etanșare de înaltă calitate pot controla ratele de scurgere prin ferestre sub 0,01% [^48^].

Configurație de interblocare și sterilizare

De obicei, funcția de autocurățare trece prin ferestre Lămpi de sterilizare UV de 15–30 W la o lungime de undă de 253,7 nm, cu o doză de iradiere de ≥40 mJ/cm² necesară pentru inactivarea microbiană de suprafață eficientă. Unitățile de filtrare HEPA trebuie să îndeplinească ratingurile H13 sau H14 (eficiență de filtrare ≥99,97% sau ≥99,995% pentru particule de 0,3 μm) și să includă manometre de presiune diferențială. Filtrele trebuie înlocuite când rezistența terminală atinge de 2-2,5 ori rezistența inițială (de obicei 250-300 Pa) [^67^].

Alegerea dimensionării și elementele esențiale de instalare

Dimensiunile ferestrei de trecere trebuie să se potrivească cu grosimea peretelui, volumul materialului și fluxul de lucru operațional. Următoarele sunt dimensiuni standard comune și linii directoare de selecție:

Următoarele puncte de instalare necesită atenție:

• Dimensiunile deschiderii peretelui ar trebui să fie 5–10 mm mai mare decât cadrul exterior al ferestrei de trecere pentru a permite reglarea nivelării și umplerea cu material de etanșare.
• Înălțimea de instalare este de obicei 800–1000 mm deasupra nivelului podelei, conform intervalelor de operare ergonomice.
• Spațiul dintre trecerea prin fereastră și perete trebuie etanșat cu etanșant neutru din silicon sau garnituri EPDM pentru a preveni scurgerea diferențială de presiune.
• Trecerea de auto-curățare prin ferestre necesită prize de curent rezervate (de obicei 120 V / 220 V, monofazată) și împământare fiabilă [^63^].

Aplicații din industrie și cerințe de conformitate

Ferestrele de trecere sunt aplicate în mai multe industrii cu cerințe stricte de curățenie. Standardele de conformitate din diferite industrii determină gradul de configurare:

Farmaceutice și Biotehnologie

Conform Anexei 1 GMP (reviziunea 2022), transferul de material între zonele de gradul A/B și zonele de gradul C/D în producția de medicamente sterile trebuie să utilizeze trecerea prin ferestre echipate cu interblocări electronice și sterilizare UV . În laboratoarele de terapie celulară și genică (CGT), unde spațiul este limitat, sunt preferate ferestrele compacte montate pe perete (dimensiuni interioare ≤24 inchi), îndeplinind cerințele de conformitate fără a consuma suprafață valoroasă a camerei curate [^2^].

Microelectronică și semiconductoare

În instalațiile de fabricare a napolitanelor și ambalare/testare, trece prin ferestre trebuie să se întâlnească ISO 14644-1 Clasa 5 (ISO 5) standardele. Aceste scenarii selectează în mod obișnuit materiale sigure pentru ESD (cum ar fi ferestrele de observare din policarbonat antistatic) pentru a preveni deteriorarea componentelor sensibile prin descărcarea electrostatică. Unele linii de producție avansate configurează și porturile de purjare cu azot pentru a reduce și mai mult contaminarea cu molecule de oxigen și particule.

Spitale și prelucrarea alimentelor

Sălile de operație ale spitalelor și departamentele centrale de aprovizionare sterilă (CSSD) folosesc trecerea prin ferestre pentru a transfera instrumente și consumabile, necesitând Oțel inoxidabil SUS316L construcție pentru a rezista la sterilizarea cu abur de înaltă presiune la temperaturi înalte și la coroziunea dezinfectanților chimici. Industria de prelucrare a alimentelor se concentrează pe prevenirea contaminării încrucișate; ferestrele de trecere trebuie să respecte principiile HACCP, iar blocajele mecanice sunt de obicei suficiente pentru mediile ISO Clasa 8.

Întreținere de rutină și validare a performanței

Fiabilitatea unei ferestre de trecere depinde nu numai de selecția inițială, ci și de procedurile de întreținere standardizate. Se recomandă următorul program de întreținere:

1. Zilnic : Inspectați integritatea garniturii ușii, curățați suprafețele ferestrelor de observare și confirmați funcționalitatea de blocare.
2. Săptămânal : Ștergeți pereții interiori dulapului cu alcool sau detergent neutru; verificați intensitatea lămpii UV (înlocuiți dacă este sub 70% din valoarea nominală).
3. Trimestrial : Utilizați un fotometru sau un aerosol DOP/PAO pentru a testa integritatea filtrului HEPA; rata de scurgere de scanare nu trebuie să depășească 0,01%.
4. Anual : Comandați o terță parte pentru testarea reținerii diferențelor de presiune (sub diferența de presiune nominală, căderea de presiune nu trebuie să depășească 5% în 15 minute) și calibrarea sistemului de interblocare [^67^].

Dacă se detectează deformarea ușii, îmbătrânirea garniturii sau defectarea interblocării, unitatea trebuie scoasă imediat din funcțiune și înlocuite piesele. O trecere neglijată prin fereastră poate deveni o „scurgere de contaminare” într-o cameră curată, prezentând un risc mai mare decât transferul deschis fără o fereastră de trecere instalată.
