OEM/ODM Fan Filter Unit
Acasă / Produse / Sisteme pentru camere curate / Unitatea FFU

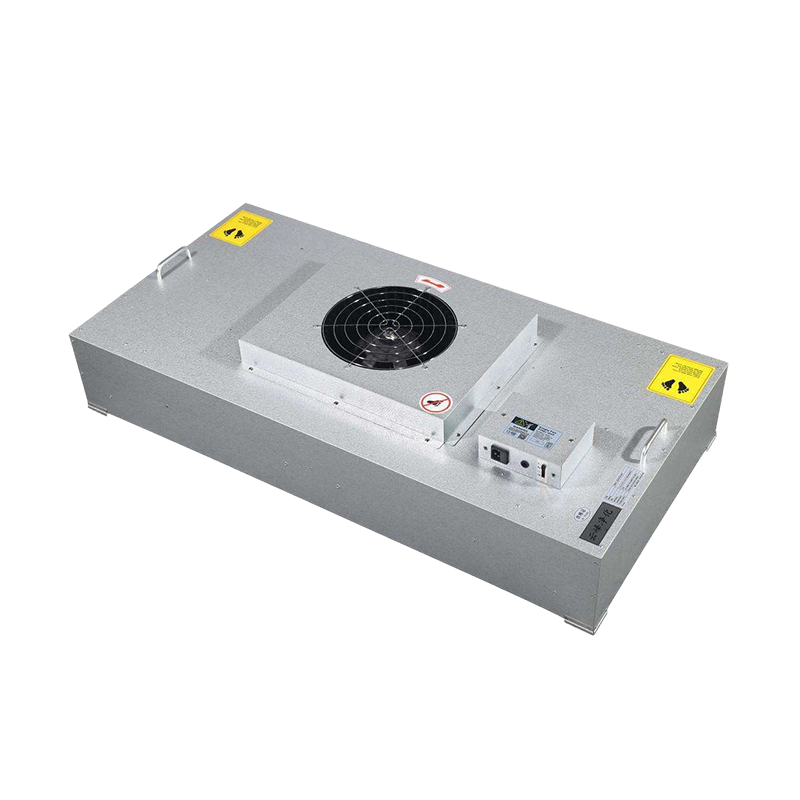

FFU Unit Manufacturer

Caracteristicile produsului:
Ventilatorul folosește un ventilator centrifugal german de înaltă eficiență cu acționare directă EBM, care are o durată de viață lungă, zgomot redus, funcționare fără întreținere, vibrații scăzute și control continuu al vitezei. Ventilatorul este fiabil și are o durată de viață de peste 50.000 de ore.
Este potrivit în special pentru liniile de producție ultra-curate modulare și poate fi utilizat individual sau conectat în serie pentru a forma o linie de asamblare de clasa 100, în funcție de cerințele procesului.
Carcasa este realizată din oțel inoxidabil, aliaj de aluminiu sau placă de oțel laminată la rece, rezultând un design ușor, rezistent la coroziune, rezistent la rugină și plăcut din punct de vedere estetic.
Înainte de a părăsi fabrica, fiecare produs este scanat și testat individual folosind un contor de particule conform standardului federal american 209E pentru a asigura calitatea.
Accesorii optionale:
Ventilator german EBM DC, cu economie de energie, control centralizat de computer, funcționare stabilă, zgomot redus și control digital al vitezei. Poate economisi mai mult de 50% energie sub rezistența inițială a filtrului de înaltă eficiență, rezultând costuri de operare scăzute. Un computer poate controla central funcționarea, reglarea vitezei și monitorizarea stării a aproape 8000 de ventilatoare.
Filtru de eficiență ultra-înaltă ULPA.
Interfață de conductă circulară.

Categorii de produse

  1. Sisteme pentru camere curate
    1. Panouri pentru camera curata
    2. Profile din aluminiu pentru camera curata
    3. Ușa camerei curate
    4. Ferestre pentru camera curata
    5. Duș cu aer
    6. Camera curată trece prin fereastră
    7. Unitatea FFU
    8. Filtru de aer pentru camera curata
  2. Sistem de structură din oțel
    1. Table profilate din oțel acoperite cu culoare
    2. Pardoseală din oțel
    3. Panou sandwich din oțel de culoare
    4. Pane de oțel în formă de C
  3. Sisteme de construcții temporare

Produse fierbinți

  • Unitatea FFU

    Unitatea FFU
    Caracteristicile produsului: Ventilatorul folosește un ventilator centrifugal german de înal

Despre Kaisier

Kaisier Cleans the Globe Tech dă putere mâine

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Profilul companiei
Certificat de Onoare
  • ISO 9001
  • ISO 14001
  • ISO 45001

Produse înrudite

Cele mai recente știri ale noastre

Feedback despre mesaj

Unitatea FFU Industry knowledge

În sistemele de camere curate, FFU (Fan Filter Unit) este dispozitivul de bază care furnizează aer curat, integrând un ventilator și un filtru de înaltă eficiență și montându-se direct pe grila de tavan. Concluzia clară este: Eficiența energetică, nivelul de zgomot, durata de viață și metoda de control a unui FFU determină în mod direct costul de operare și stabilitatea curățeniei unei camere curate. Un FFU echipat cu un ventilator DC fără perii EC și un filtru de înaltă eficiență H14 poate reduce consumul de energie cu peste 50% în comparație cu unitățile de ventilatoare AC tradiționale la fluxul de aer nominal, menține nivelurile de zgomot la 52 dB și oferă capabilități de monitorizare centralizată și control de grup . Următoarele oferă referințe tehnice aprofundate din cinci dimensiuni: tipul ventilatorului, sistemul de filtrare, construcția carcasei, controlul inteligent și parametrii de selecție.

Tipuri de ventilatoare: comparație cuprinzătoare a ventilatoarelor EC vs. AC

Ventilatorul este componenta de bază a unui FFU, determinând direct consumul de energie, nivelul de zgomot și durata de viață. O comparație detaliată a celor două tipuri de ventilatoare principale este prezentată mai jos:

Tabelul 1: Comparația performanței ventilatorului DC fără perii EC față de ventilatorul AC
Parametru de performanță Ventilator DC fără perii EC Ventilator AC (tradițional) Comparație de avantaje
Eficiența motorului (%) ≥70% 40-50% EC reduce consumul de energie cu 40%
Metoda de control al vitezei 0-10V/PWM/RS485 fără trepte Transformator/triac (în trepte sau limitat) EC oferă o gamă de control mai lină și mai largă
Nivel de zgomot (dBA) 48-52 @ debitul de aer nominal 55-62 @ debit de aer nominal EC este cu 3-10 dB mai silențios
Durată de viață (ore) ≥80.000 (de exemplu, EBM german) 50.000-60.000 Durată de viață EC cu 30-60% mai lungă
Cerințe de întreținere Fără întreținere (fără perii) Înlocuire perie de cărbune/condensator EC nu necesită întreținere
Cost relativ Linia de bază 30-50% Linia de bază Perioada de rambursare CE aprox. 1-2 ani

Sistem de filtrare: selecție HEPA vs. ULPA și testare de scurgeri

Filtrul unui FFU determină nivelul de curățenie al aerului furnizat. Parametrii tehnici și scenariile de aplicare pentru diferite grade de filtre sunt prezentate mai jos:

Tabelul 2: Comparația claselor comune de filtre pentru FFU
Gradul de filtrare Eficiență (@0,3μm) Rezistența inițială (Pa) Clasa de curatenie aplicabila Aplicații tipice
H13 (HEPA) 99,97% 180-220 ISO 7-8 (clasa 10.000/100.000) Asamblare electronica, ambalare alimente
H14 (HEPA) 99,995% 220-280 ISO 6 (clasa 1.000) GMP farmaceutic, dispozitive medicale
U15 (ULPA) 99,9995% 250-320 ISO 5 (clasa 100) Litografie cu semiconductori, laboratoare BSL
U17 (ULPA) 99,999995% 300-380 ISO 4-5 (Clasa 10/100) Semiconductor avansat, nanotehnologie

Construcția și materialele carcasei: echilibrarea ușoară și rezistență la coroziune

Trei materiale sunt utilizate în mod obișnuit pentru carcasele FFU: oțel inoxidabil, aliaj de aluminiu și oțel laminat la rece. O comparație detaliată este prezentată mai jos:

Tabelul 3: Comparația materialelor de carcasă FFU
Material Greutate (kg/unitate) Rezistenta la coroziune Finisaj de suprafață Scenarii aplicabile Cost relativ
Oțel inoxidabil 304 25-30 Excelent Periat/Oglindă Medii farmaceutice, alimentare, corozive Linia de bază 50%
Aliaj de aluminiu 18-22 Bun Anodizat Camere curate electronice, aplicații ușoare Linia de bază 20%
Acoperire cu pulbere din oțel laminat la rece 20-25 Corect Spray electrostatic (≥80μm) Industria generală, proiecte cu buget redus Linia de bază

Sisteme de control inteligente: control de grup și monitorizare a energiei

În camerele curate moderne, FFU-uri sunt adesea numeroase (de la sute la mii de unități), necesitând sisteme de control inteligente pentru managementul centralizat. Funcțiile de bază ale sistemului de control sunt următoarele:

  • Platformă de monitorizare centralizată : Un singur computer poate controla central până la 8.000 FFU-uri pentru ventilatoare EC , monitorizarea vitezei fiecărui ventilator, a stării de funcționare, a alarmelor de eroare și a duratei de funcționare cumulate în timp real;
  • Controlul grupării zonelor : FFU-urile pot fi grupate după zonă sau clasă de curățenie pentru reglarea unificată a vitezei și controlul pornirii/opririi. De exemplu, funcționare de mare viteză în timpul orelor de producție, trecere automată la modul de economisire a energiei la viteză mică pe timp de noapte sau în timpul orelor de non-producție;
  • Interblocare cu presiune diferențială : Conectat la senzorii de presiune diferenţială din camera curată, crescând automat viteza FFU atunci când presiunea din încăpere scade sub valoarea de referinţă pentru a menţine stabilitatea presiunii;
  • Statistica consumului de energie și optimizare : Sistemul calculează automat consumul de energie cumulat per FFU, generează rapoarte de energie, identifică unitățile cu consum mare și optimizează strategiile de operare. Fanii EC pot realiza economii de energie de peste 50% sub rezistența inițială a filtrului HEPA;
  • Acces de la distanță și alarme : Suportă monitorizarea de la distanță prin LAN sau internet; trimite automat notificări de alarmă (SMS/e-mail/APP push) pentru defecțiunea ventilatorului, înfundarea filtrului sau întreruperea comunicării.

Metode de control: ventilatoarele EC acceptă controlul vitezei de comunicare 0-10V, PWM sau RS485, cu timp de răspuns ≤1 secundă. Alegerea unor mărci de renume, cum ar fi EBM german, asigură module de control integrate fiabile, care se integrează perfect cu computerele gazdă prin protocolul MODBUS RTU.

Instalare și selecție: Ghid de aplicare cheie pentru FFU în camere curate

Următorii sunt parametri de bază și recomandări pentru selectarea și instalarea FFU:

Tabelul 4: Selecția FFU și recomandările parametrilor aplicației
Scenariul aplicației Dimensiune recomandată FFU (mm) Debitul de aer nominal (m³/h) Viteza feței (m/s) Densitatea aranjamentului (unități/m²)
ISO 5 (clasa 100) full coverage 1175×575 sau 1225×1225 1000-1500 0,35-0,45 Acoperire de 90-100%.
ISO 6 (clasa 1.000) partial coverage 1175×575 800-1000 0,25-0,35 20-35%
ISO 7 (clasa 10.000) 1175×575 600-800 0,22-0,28 15-25%
Material/zonă curată localizată 610×610 sau personalizat 300-600 0,35-0,50 Aranjament localizat

Întreținerea FFU și managementul ciclului de viață

Întreținerea regulată este esențială pentru a asigura funcționarea stabilă pe termen lung a FFU-urilor. Un program de întreținere recomandat este următorul:

  1. Inspecție lunară : Verificați starea de funcționare a FFU (fără zgomot sau vibrații anormale), citirile manometrului de presiune diferențială (înregistrați valoarea și tendința inițială) și acumularea de praf prefiltru;
  2. Trimestrial : Curățați rotorul ventilatorului și interiorul carcasei (folosind șervețele fără scame și alcool izopropilic); verificați dacă există conexiuni electrice slăbite;
  3. Semianual : Testați viteza de ieșire și uniformitatea FFU (măsurați cel puțin 5 puncte); dacă abaterea vitezei depășește ±20%, reglați viteza ventilatorului sau inspectați filtrul;
  4. Anual : Efectuați testarea de scurgeri PAO pentru a vă asigura că nu există scurgeri ale filtrului HEPA/ULPA. Calibrați simultan senzorii de presiune diferențială și sistemele de control;
  5. Înlocuirea filtrului : Înlocuiți filtrul când presiunea diferențială atinge de două ori rezistența inițială sau când testul de scurgere PAO evidențiază scurgeri. Retestați pentru scurgeri după înlocuire.

FFU-uri echipat cu ventilatoare EC de înaltă calitate (de exemplu, EBM german), în condiții normale de întreținere, poate realiza o durată de viață totală a unității de peste 10 ani, cu componenta ventilatorului capabilă de 80.000 de ore de funcționare continuă fără defecțiuni . Stabilirea înregistrărilor echipamentelor care documentează data instalării, istoricul întreținerii și intervalele de înlocuire a filtrelor pentru fiecare FFU permite întreținerea predictivă și previne defecțiunile bruște care ar putea compromite curățenia.
