Ferestre pentru camera curata Manufacturer

În sistemele de camere curate, ferestrele nu numai că oferă iluminare naturală și capacități de vizualizare externă, dar sunt și punctele slabe critice pentru menținerea diferențelor de presiune și prevenirea pătrunderii particulelor . Concluzia clară este: Un calificat fereastra camerei curate trebuie să îndeplinească simultan patru cerințe – etanșeitate (scurgeri de aer ≤0,3 m³/(h·m²) @100Pa), netezimea suprafeței (Ra≤0,8μm), rezistență la condens și rezistență la coroziune la dezinfectant – iar eșecul acestuia poate compromite curățenia mai grav decât o suprafață echivalentă a panoului de perete. . Următoarele oferă referințe tehnice aprofundate din patru dimensiuni: selecția sticlei, designul structurii de etanșare, materialele cadrului și acceptarea instalării.

Selectarea sticlei: compararea parametrilor tehnici a două tipuri principale

Selecția sticlei pentru ferestrele camerelor curate afectează direct transmisia luminii, siguranța și performanța de prevenire a condensului/izolației termice. O comparație detaliată a celor două tipuri de sticlă cel mai frecvent utilizate este prezentată mai jos:

Designul structurii de etanșare: cinci linii de apărare pentru etanșeitate la aer

Performanța de etanșare a ferestre pentru camerele curate este valoarea lor de bază. Un sistem complet de etanșare constă din următoarele cinci straturi:

1. Sigilant siliconic între sticlă și cadru : Trebuie folosit sigilant siliconic neutru rezistent la mucegai, cu latimea rostului 8-12mm si adancime ≥5mm, continuu fara intrerupere. Metoda de utilizare a garniturii benzilor de garnitură este interzisă deoarece există micro-distanțe între bandă și sticlă;
2. Etanșare la nivel între cadru și panoul de perete : Cadrul ferestrei și panoul camerei curate trebuie îmbinate utilizând un material de etanșare sau etanșare, cu un spațiu ≤2 mm, umplut cu etanșant neutru;

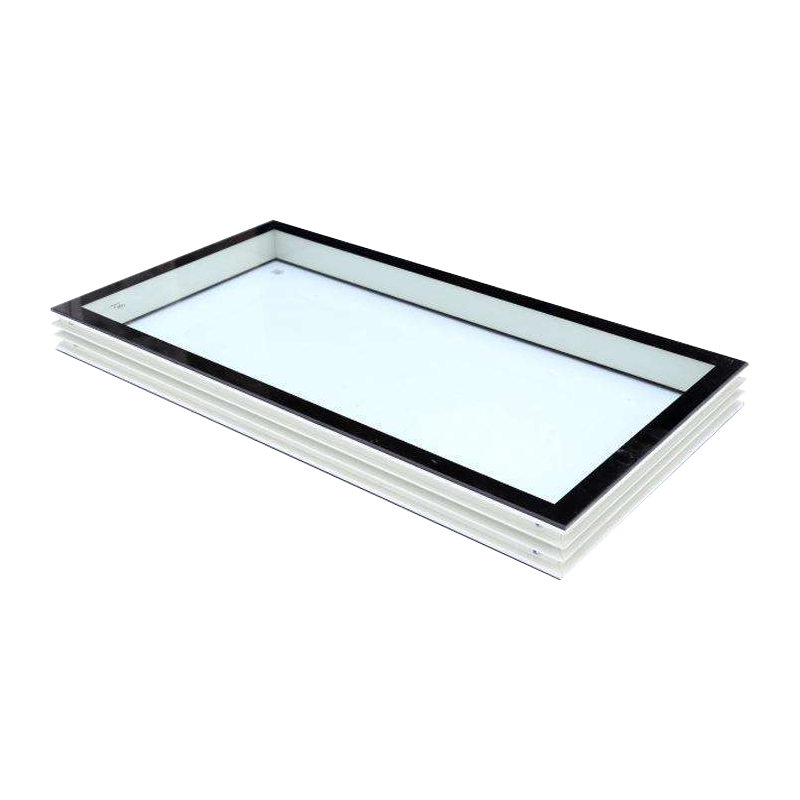

3. Etanșare pentru cavitatea geamului dublu : Sigiliul de margine al geamului termoizolant folosește o structură cu dublă etanșare — prima etanșare este cauciuc butilic (etanșare la cald), a doua este polisulfură sau etanșant structural, asigurând rata de scurgere a argonului ≤1%/an;
4. Sistem de uscare pentru prevenirea condensului in interiorul sticlei : Cavitatea este umplută cu sită moleculară desicant 3A sau 4A, cu capacitate de absorbție a umidității ≥25% din greutatea proprie, asigurând nicio condensare la punctul de rouă de -40°C;
5. Găuri de egalizare a presiunii între cadru și perete (opțional) : Pentru camerele curate cu fluctuații puternice ale diferențelor de presiune, pe cadru pot fi instalate micro găuri de egalizare a presiunii pentru a preveni deformarea sticlei sau deteriorarea materialului de etanșare cauzată de diferențele de presiune.

Standard de acceptare a etanșeității: la o presiune diferențială de 50 Pa, scurgerea de aer a întregii ferestre va fi ≤0,3 m³/(h·m²) . Se recomandă anual un test de urmărire a fumului pentru a verifica îmbătrânirea materialului de etanșare.

Comparația materialelor cadrului: scenarii aplicabile pentru oțel inoxidabil, aliaj de aluminiu și oțel colorat

Alegerea materialului cadrului pentru ferestre afectează în mod direct rezistența la coroziune, curățarea și durata generală de viață. O comparație detaliată a trei materiale principale este prezentată mai jos:

Tehnologie de prevenire a condensului: Design specializat pentru depozitare la rece și camere curate cu temperatură controlată

La vizionarea ferestrelor dintre depozitele frigorifice (2-8°C) și camerele curate cu temperatură controlată (20-24°C), diferențele de temperatură care depășesc 15°C pot provoca cu ușurință condens, care în cazuri severe poate picura pe produsele de dedesubt. Trei măsuri eficiente de prevenire a condensului sunt următoarele:

• Acoperire Low-E de umplere cu argon : Umplerea cavității cu argon (concentrație ≥90%) reduce transferul de căldură convectiv; Acoperirea Low-E reduce transferul de căldură radiantă cu 50%-70%. Combinația crește temperatura suprafeței interioare a sticlei cu 2-3°C, prevenind eficient condensul;
• Sticlă încălzită electric : Un film conductor transparent este acoperit pe suprafața sticlei, alimentat de o sursă de alimentare sigură de joasă tensiune (24V sau 36V) cu densitatea de putere 50-100W/m², menținând temperatura suprafeței sticlei peste punctul de rouă. Potrivit pentru scenarii de diferențe extreme de temperatură (de exemplu, ferestre de vizualizare pentru depozitare la rece -25°C);
• Cadru cu rupere termică : Adăugați benzi de izolare termică (PA66 sau PU) în interiorul cadrului metalic pentru a întrerupe conducția căldurii/recelui, reducând riscul de condens pe suprafața interioară a cadrului.

Metoda de acceptare: După 24 de ore de funcționare în condiții extreme, inspectați suprafața interioară a sticlei și marginile cadrului - nu ar trebui să fie vizibil condens sau aburire . Pentru sticla încălzită electric, uniformitatea încălzirii trebuie testată — diferența de temperatură între oricare două puncte ≤3°C.

Instalare și acceptare: nouă puncte cheie de inspecție la fața locului

Calitatea instalării ferestre pentru camerele curate afectează direct performanța lor pe termen lung și capacitatea de păstrare a curățeniei. Următoarele sunt nouă puncte cheie de inspecție pentru acceptarea la fața locului:

1. Plumbitatea/nivelarea cadrului : Abatere verticală ≤2mm/m, abatere orizontală ≤1,5mm/m;
2. Calitatea suprafetei sticlei : Fără zgârieturi, bule, pietre sau crăpături. Zgârieturile mai adânci de 0,1 mm ar trebui respinse;
3. Continuitatea etanșantului : Cordonul de etanșare trebuie să fie continuu și plin, fără bule, rupturi sau crăpături. Lățimea îmbinării uniformă, abatere ≤±1mm;
4. Îmbinare panou cadru-perete : Planeitatea îmbinării ≤1mm/2m, gol ≤2mm, etanșant umplut dens;
5. Curățenia interioară a geamului termoizolant : cavitate fără praf, umezeală, amprente. Test punct de rouă ≤-40°C;
6. Test de etanșeitate : Folosiți un tub de fum sau aerosoli pentru a elibera fumul în jurul perimetrului ferestrei - nu trebuie să fie vizibilă pătrunderea fumului în interior. Se recomandă detectarea scurgerilor la presiune diferențială, cu scurgeri de aer ≤0,3 m³/(h·m²) la 50Pa;
7. Test de condensare (dacă este necesar) : Simulați condiții extreme de diferență de temperatură timp de 24 de ore — fără condens pe suprafața interioară a sticlei;
8. Test de impact (prelevare de probe) : Folosiți o bilă de oțel de 1040 g scăpată de la 1,2 m înălțime pe centrul sticlei — se permite crăparea, dar sticla nu trebuie să se spargă sau să formeze găuri penetrante;
9. Măsurarea rugozității suprafeței : Utilizați un tester de rugozitate pe suprafața cadrului — Ra≤0,8μm; pentru rame din oțel inoxidabil, Ra≤0,4μm.

An sistem anual de inspecție se recomandă, concentrându-se pe îmbătrânirea materialului de etanșare (întărire, crăpare sau dezlipire), defectarea etanșării sticlei izolatoare (observați aburirea internă sau modelele curcubeului) și coroziunea cadrului. Rezolvați problemele cu promptitudine prin reparații sau înlocuiri.

Scenarii tipice de aplicații și recomandări de selecție pentru ferestrele camerelor curate

Mai jos sunt patru scenarii tipice de aplicație și configurațiile lor recomandate:
