Un ghid complet pentru selecția sistemelor de cameră curată

Nivel de curățenie: primul punct de ancorare de selecție

Toate modelele de sisteme de camere curate se învârt în jurul nivelurilor de curățenie. ISO 14644-1:2025 clasifică curățenia de la ISO Clasa 1 la ISO Clasa 9. Practica de inginerie internă utilizează în mod obișnuit terminologia Clasa 100, Clasa 1.000, Clasa 10.000 și Clasa 100.000. Nivelurile mai înalte necesită un control mai strict al particulelor, costurile de construcție și consumul de energie crescând exponențial.

Evitați „supraproiectarea” în timpul selecției. O companie farmaceutică a construit o zonă auxiliară de grad C la standardele de grad B, rezultând în consumul anual de energie în creștere cu aproximativ 35% , iar perioada de rambursare se extinde cu 2,8 ani. Abordarea rațională este: proiectarea zonelor de proces de bază la cele mai înalte cerințe, reducerea zonelor auxiliare și prevenirea refluxului de contaminare prin gradienți de presiune diferențială (zona de bază ≥10Pa , ecluză ≥10Pa , coridor ≥10Pa ).

Construcție modulară versus tradițională: selecția modului determină costul ciclului de viață

Aceasta este cea mai critică decizie structurală în selecția din 2026. Camerele curate modulare folosesc panouri prefabricate de perete, tavane și unități FFU pentru asamblarea la fața locului, în timp ce modul tradițional implică sudarea la fața locului a cadrelor, instalarea de conducte și filtre de înaltă eficiență.

Avantajele de bază ale soluțiilor modulare constau în scalabilitate și programe de construcție comprimate. Datele de măsurare din industrie arată că modurile modulare pot scurtarea perioadelor medii de construcție cu peste 30% și sprijină viitoarea „eliminare a peretelui pentru extindere” – potrivită în special pentru unitățile închiriate sau întreprinderile cu capacitate incertă. În ceea ce privește costurile de exploatare, datorită echipamentelor de înaltă eficiență de economisire a energiei și sistemelor inteligente de control de grup, consumul de energie poate fi redus cu 20%-40% comparativ cu soluțiile tradiționale.

Cu toate acestea, modularul nu este aplicabil universal. Atunci când suprafața depășește 500 de metri pătrați sau implică conducte de proces complexe, modul de contractare generală EPC de inginerie de purificare a lucrărilor civile tradiționale oferă avantaje în ceea ce privește rezistența structurală și structura cuprinzătoare a conductelor. Un nou proiect de baterii energetice a măsurat că an 800 mp Costul cuprinzător al soluției modulare a fost de fapt cu 18% mai mare decât cel tradițional, deoarece costurile de armare structurală pe spații mari au compensat avantajele prefabricatei.

Selectarea echipamentelor de bază: logica de potrivire pentru FFU, filtre și structuri de anvelope

Performanța sistemului de cameră curată este determinată de trinitatea „sistemului de control automat HVAC de purificare a structurii anvelopei” – orice punct slab va degrada eficacitatea generală.

Etanșeitatea la aer a structurii plicului: prima linie de apărare pentru curățenie

În 2026 GB/T 29468-2024 „Panouri sandwich cu structură de plic pentru cameră curată” a clarificat indicatorii obligatorii pentru gradul de rezistență la foc al materialului de bază, rezistența la coroziune a stratului de suprafață și alte cerințe severe. În timpul selecției, furnizorilor ar trebui să li se solicite să furnizeze rapoarte de testare a etanșeității panourilor - scurgerea de aer în spațiul de articulație este cauza principală a neconformității curățeniei. Un proiect dintr-o fabrică de electronice a folosit profile de aluminiu non-standard pentru îmbinare, ceea ce a dus la numărul de particule din zona ISO Clasa 5 depășind standardele de 2,3 ori , solicitând 47 de zile pentru reluare pentru a înlocui garniturile de etanșare și a regla presiunea diferențială.

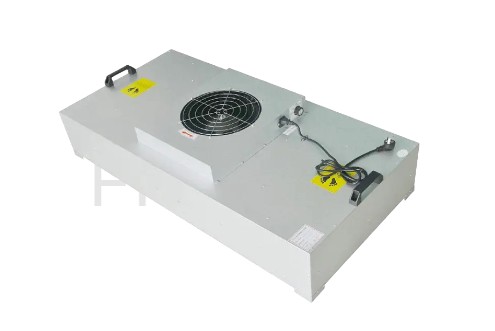

Parametrii cheie de selecție FFU

Selectarea FFU (Fan Filter Unit) necesită atenție la trei parametri de bază:

• Durata de viață a ventilatorului: ventilatoarele centrifugale cu acționare directă de calitate pot ajunge peste 50.000 de ore
• Nivel de zgomot: Zona de lucru ≤65dB(A)
• Interval de reglare a vitezei: Reglarea continuă a vitezei se adaptează la diferite condiții de capacitate

Liniile de producție de semiconductori folosesc în mod obișnuit plafoane cu acoperire completă FFU pentru a crea un flux unidirecțional, în timp ce zonele farmaceutice de grad C pot folosi combinații de hote cu flux laminar local cu flux neunidirecțional, reducerea achizițiilor de FFU cu 30% .

Strategia de configurare a filtrului în trei etape

Configurația filtrului urmează filtrarea în trei trepte cu „eficiență primară medie înaltă/ultra înaltă”. O concepție greșită critică este neglijarea capacității de reținere a prafului filtrului primar - atunci când capacitatea este insuficientă, filtrele cu eficiență medie și înaltă se înfundă prematur, provocând rezistența sistemului la supratensiune și creșterea consumului de energie. Recomandări:

1. Primar: filtre de panou de calitate G4 (capacitate de reținere a prafului ≥500g )
2. Medie: filtre de buzunar de calitate F8
3. Filtre terminale de înaltă eficiență (clasa H13-H14) cu ≥99,99% eficiență pentru particule ≥0,3μm

Actualizări de conformitate 2026 care trebuie abordate în selecție

2025-2026 este o perioadă de actualizări intensive a standardelor camerelor curate. Ignorarea următoarelor noi reglementări în timpul selecției poate duce la nerespectarea acceptării sau la nerespectarea operațională:

• GB/T 33556.1-2025 (În vigoare de la 1 mai 2026): specificațiile aplicației pentru camera curată a spitalului, consolidarea cerințelor de monitorizare online a presiunii diferențiale în sala de izolație a presiunii negative și în sala de operație
• GB/T 47162-2026 (În vigoare de la 1 septembrie 2026): cerințe tehnice generale pentru ușile camerelor curate, indicatori cantitativi standard naționali pentru prima dată pentru etanșeitatea panoului ușii, durabilitatea garniturii și fereastra de observare împotriva condensului
• GB/T 46376-2025 (În vigoare de la 1 mai 2026): Standarde de operare și întreținere a camerei curate, care necesită înregistrări O&M ciclului de viață complet, cu trasabilitate pentru înlocuirea filtrului, calibrarea presiunii diferențiale și alte operațiuni
• GB 50073-2013 2025 Revizuire parțială: Noi linii directoare de proiectare a atelierelor pentru camere curate de înaltă calitate pentru semiconductori, plus cerințe de design cu economie de energie și de control al emisiilor de carbon

Lista de verificare a deciziei de selecție: evitarea capcanelor comune

Înainte de a finaliza soluția, utilizați următoarea listă de verificare pentru verificarea articol cu articol:

Sistem camera curata selecția este în esență un echilibru între „cerințele procesului – cadru de conformitate – costul ciclului de viață”. Tendința din 2026 arată că modelul brut de pur și simplu urmărirea curățeniei ridicate a fost eliminat, înlocuit cu un design precis bazat pe simulare digitală (simularea fluxului de aer BIM CFD), moduri de construcție care integrează profund modularizarea și inteligența și managementul conformității ciclului de viață complet care acoperă proiectare-construcție-operare. Atunci când selectează, întreprinderile ar trebui să acorde prioritate evaluării dacă furnizorii de servicii posedă capacități de integrare între standarde și know-how din industrie, mai degrabă decât să compare doar ofertele inițiale.

Cum să alegi Panouri pentru sisteme electronice fără praf pentru camere curate?

Atunci când selectați panouri pentru camerele curate pentru un atelier electronic fără praf, cheia nu este doar alegerea celui mai scump material. Alegerea corectă depinde de nivelul de curățenie, condițiile de umiditate, rezistența la foc, cerințele antistatice și frecvența de întreținere . Pentru majoritatea proiectelor de producție de electronice, panourile din lână de rocă fabricate la mașină sau panourile pe bază de magneziu sunt alegeri practice și de încredere.

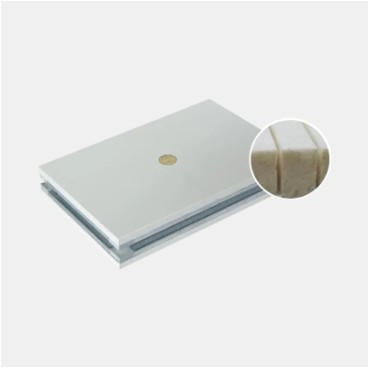

• Ateliere de asamblare electronică generală: Panouri pentru camere curate din vată de rocă fabricate la mașină
• Ateliere de curățenie ridicată: panouri pentru camere curate pe bază de magneziu
• Medii umede: Panouri din poliuretan pentru camerele curate
• Zone care necesită modificări frecvente: Panouri din fagure din aluminiu
• Zone sensibile la ESD: Panouri cu tratament de suprafață antistatic

De ce este importantă selecția panourilor în camerele curate electronice

Panourile pentru camerele curate nu sunt doar materiale pentru perete și tavan. Acestea afectează în mod direct curățenia aerului, performanța de etanșare și stabilitatea pe termen lung a atelierului. Producția de electronice este foarte sensibilă la particulele de praf, fluctuațiile de umiditate și electricitatea statică, astfel încât o selecție slabă a panoului poate reduce randamentul produsului.

• Scurgerea de aer prin îmbinări scade nivelul de curățenie
• Deformarea umezelii afectează etanșarea ușilor și ferestrelor
• Generarea de praf contaminează componentele sensibile
• Acumularea statică poate deteriora dispozitivele electronice
• Întreținerea frecventă crește riscul de oprire

Comparația tipurilor comune de panouri pentru camere curate

Alegeți panouri după tipul atelierului

Atelier de producție SMT

Panourile din vată de rocă sau pe bază de magneziu sunt recomandate pentru o structură stabilă și rezistență la foc în medii dense de echipamente.

Atelier de asamblare de precizie

Panourile pe bază de magneziu cu planeitate mai bună ajută la îmbunătățirea performanței de etanșare.

Fabrica de electronice pentru climat umed

Panourile din poliuretan sunt potrivite datorită rezistenței mai puternice la umiditate și a performanței de izolare.

Domenii de cercetare și dezvoltare și testare

Panourile din fagure din aluminiu sunt ideale pentru zonele care necesită ajustări viitoare ale aspectului.

Factoruli cheie de verificat înainte de cumpărare

1. Grosimea tablei de oțel: alegeți specificații stabile din punct de vedere structural.
2. Densitatea miezului: o densitate mai mare înseamnă adesea o rezistență mai bună la deformare.
3. Clasificare la foc: acordați prioritate claselor de rezistență la foc mai ridicate.
4. Etanșeitatea la aer: Calitatea etanșării îmbinărilor afectează direct curățenia.
5. Finisarea suprafeței: Selectați în funcție de nevoile antistatice sau de rezistență la coroziune.

Cum să echilibrați bugetul și performanța pe termen lung

O abordare practică este panouri premium pentru zonele critice și panouri standard pentru zonele de sprijin .

• Zone de producție de bază: panouri de înaltă stabilitate
• Coridoare și depozitare: panouri standard pentru camerele curate
• Spații de servicii: Materiale de bază pentru incinte

Calitatea instalării determină rezultatele finale

Chiar și materialele excelente ale panourilor nu pot funcționa bine dacă calitatea instalării este slabă. Verificați cu atenție următoarele:

• Îmbinări uniforme și etanșe ale panourilor
• Tranziții ușoare de colț
• Tavan sigilat și racorduri de evacuare a aerului
• Instalarea la nivel a ușilor și a panourilor de perete
• Deschideri rezonabile de acces pentru întreținere

Concluzie

La alegere panouri pentru un sistem electronic de cameră curată fără praf, acordați prioritate curățenie stabilitate > siguranță > durabilitate > confort de întreținere . Pentru majoritatea fabricilor de electronice, panourile pe bază de lână de rocă și magneziu sunt opțiuni principale de încredere, în timp ce panourile de tip fagure din poliuretan și aluminiu sunt mai bune pentru mediile umede sau cu utilizare flexibilă.

Ceea ce este mai practic în atelierele de curățenie scăzută: Panouri pentru camere curate or Ferestre pentru cameră curată ?

În atelierele cu curățenie scăzută (cum ar fi Clasa ISO 8, Clasa ISO 9 sau zone de producție general controlate ), dacă o singură opțiune poate fi prioritizată, panourile camerelor curate sunt de obicei mai practice decât ferestrele camerelor curate . Acest lucru se datorează faptului că panourile acoperă o suprafață mai mare și determină direct etanșarea peretelui, eficiența curățării, durabilitatea și stabilitatea mediului.

Ferestrele camerelor curate sunt de asemenea utile, dar în camerele curate de calitate inferioară oferă în principal iluminare, vizibilitate și separare locală. Ele sunt de obicei o actualizare a managementului, în timp ce panourile sunt structura esențială a carcasei.

• Buget limitat: acordați prioritate panourilor camerelor curate
• Aveți nevoie de vizibilitate: adăugați ferestre pentru camerele curate
• Construcție nouă: planificați panourile și ferestrele împreună

De ce atelierele de curățenie scăzută ar trebui să acorde prioritate panourilor pentru camerele curate

Deși atelierele cu curățenie scăzută au standarde mai scăzute decât camerele curate avansate, acestea necesită totuși controlul prafului, rezistența la umiditate și managementul contaminării. Fiind material principal pentru perete și tavan, panourile camerelor curate au un impact mai direct asupra mediului.

• De obicei acoperire mai mult de 80% a suprafetelor incintei
• Suprafețele netede simplifică curățarea și igienizarea
• Îmbinările etanșe reduc infiltrarea prafului în exterior
• Izolarea termică și fonică îmbunătățește stabilitatea atelierului
• Întreținere mai rapidă și înlocuire mai ușoară

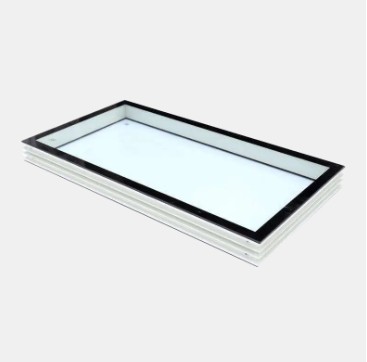

Valoarea practică a ferestrelor camerelor curate

Ferestrele camerelor curate nu sunt lipsite de importanță. În camerele curate de calitate inferioară, acestea îmbunătățesc în principal managementul vizual și confortul de lucru. Sunt ideale acolo unde este nevoie de observație, lumină naturală sau supraveghere.

• Monitorizați producția fără a intra în cameră
• Îmbunătățiți condițiile de iluminare naturală
• Potrivit pentru ambalare, inspecție și zone tampon
• Sprijină zonarea și supravegherea fluxului de lucru

Comparație practică: panouri vs ferestre

Ateliere mai potrivite pentru prioritizarea panelurilor

Zonele de prelucrare a alimentelor

Pereții necesită spălare frecventă, ceea ce face ca rezistența la pete și la coroziune să fie mai importantă.

Ateliere de ambalare

Controlul prafului și curățenia fac din panouri o prioritate mai bună.

Zone de stocare și tampon

Sistemele de pereți durabili sunt de obicei soluția cea mai practică.

Când Ferestre pentru cameră curată Merită să fie prioritizate

Zone de inspecție și monitorizare

Managerii pot observa operațiunile fără a intra în cameră.

Zone cu trafic intens

Vizibilitatea poate reduce deschiderile inutile ale ușilor.

Ateliere slab iluminate

Ferestrele îmbunătățesc lumina naturală și confortul angajaților.

Configurație recomandată pentru atelierele de curățenie redusă

Pentru majoritatea zonelor de producție cu curățenie scăzută, o soluție practică este panouri first, windows second :

• Utilizați panouri pentru camerele curate pentru pereții și tavanele principali
• Instalați ferestre fixe în punctele cheie de observare
• Reduceți deschiderile inutile pentru o mai bună etanșare
• Adăugați mai multe ferestre mai târziu, dacă este necesar

Concluzie

În atelierele cu curățenie scăzută, panourile camerelor curate sunt în general mai practice decât ferestrele camerelor curate, deoarece determină performanța de bază de etanșare, durabilitatea, eficiența curățării și stabilitatea mediului . Ferestrele camerelor curate sunt cel mai bine folosite ca supliment pentru management și vizibilitate. Pentru caracterul practic pe termen lung, prioritizați mai întâi panourile, apoi adăugați ferestre după cum este necesar.
