Tipuri de uși pentru camere curate: uși glisante vs uși batante

Un ecluză de 4 m² între un coridor ISO 8 și o cameră de umplere ISO 7 lasă aproximativ 900 mm lățime liberă odată ce panourile de perete sunt sus. Introduceți o foită batantă de 1000 mm în acel spațiu și acesta mătură un metru întreg de arc direct în zona de lucru a operatorului. O cană glisantă se închide fără să fure spațiu pe podea, dar are nevoie de un buzunar sau de o șină de suprafață și de o unitate dacă personalul împing cărucioare prin toată tura.

Acest singur compromis explică majoritatea deciziilor privind ușile camerelor curate. Usile batante sunt implicite: mai simple, mai ieftine, cu inchidere automata si mai usor de etansat impotriva unui diferential de presiune. Ușile glisante câștigă atunci când deschiderea este strânsă, traficul este intens, canagul este prea voluminos pentru a fi împins sau camera trebuie să rămână etanșă în timp ce trec oamenii și mărfurile. Niciunul dintre tipurile nu este universal mai bun, iar alegerea greșită apare de obicei luni mai târziu, deoarece numărul de particule crescut la prag sau o vizită de întreținere la fiecare două săptămâni.

Mai jos este modul în care fiecare tip se comportă într-un spațiu clasificat, unde se află costul real de proprietate și unde fiecare nu mai este răspunsul sensat. Dacă conceptul de cameră mai larg este încă deschis, atunci Ghid de selecție a sistemului de cameră curată acoperă panourile, tavanele și fluxul de aer înainte de a ajunge la programul ușii.

Cum se comportă o ușă batantă de cameră curată sub presiune

O ușă batantă este un cadru, un set de balamale, o canapea și o garnitură. Într-o cameră curată, garnitura este cea care contează. Când frunza se închide, etanșarea perimetrală trebuie să se comprima suficient pentru a opri migrarea aerului între două încăperi ținute la o distanță de 10 până la 15 Pa. De aceea, frunzele camerei curate sunt prevăzute cu garnituri continue, balamale reglabile și o dimensiune mai apropiată pentru masa frunzelor, mai degrabă decât orice a rămas în dubă.

Frunza este în mod normal atârnată pentru a se balansa spre partea cu presiune mai mare. Presiunea împinge apoi ușa în tocul ei în loc să se îndepărteze de ea, astfel încât un închidere obosit să nu transforme în liniște ușa într-o cale de scurgere. Consecința practică este că un leagăn se deschide în camera curată, ceea ce merită verificat împotriva fluxului de halat și a traseelor căruciorului pe desen, mai degrabă decât la fața locului.

Unde ușile batante sunt răspunsul corect

Trafic scăzut spre moderat, câteva zeci de mișcări pe schimb.
Deschideri înguste, de obicei 800-1000 mm cană simplă sau 1200-1800 mm canapea dublă.
Camere în care o etanșare repetabilă contează mai mult decât viteza ciclului.
Pereți fără spațiu pentru o cale, un buzunar sau un operator montat pe cap.
Deschideri fără curent, unde un închidere cu arc este cel mai simplu cu siguranță.

Inspecția este avantajul liniste. Puteți vedea garnitura, simți compresia și reglați mai aproape în câteva minute, cu camera din nou în funcțiune.

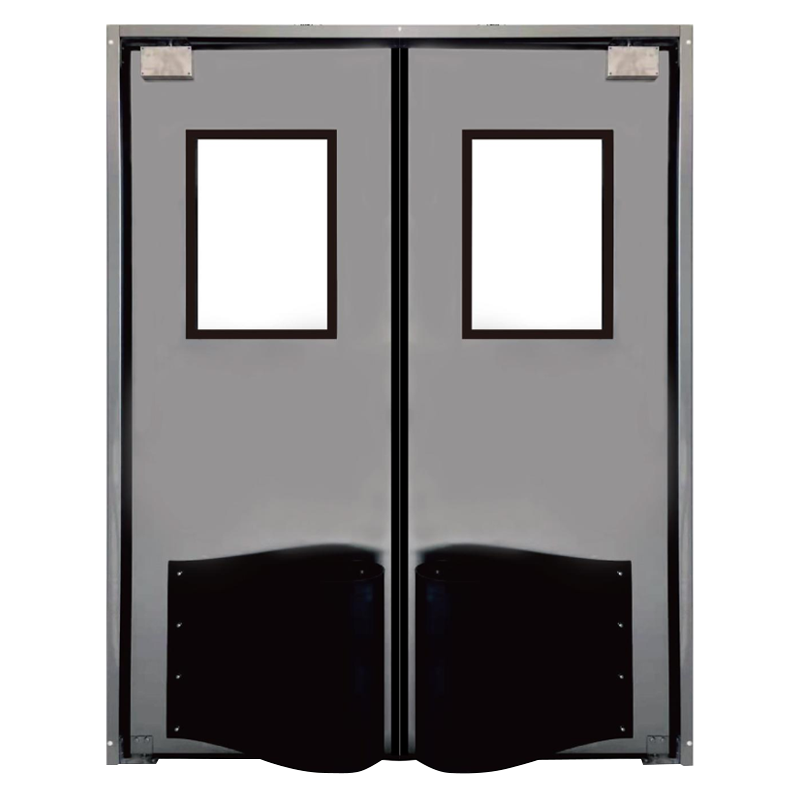

Swing Impact Door for High-Traffic Environments

Ușă de impact batantă pentru medii cu trafic intens O ușă batantă de protecție cu panouri rezistente la impact și inspecție ușoară, potrivită pentru spitale, camere curate și depozite unde traficul frecvent necesită durabilitate. Vizualizare produs →

Unde ușile glisante pentru camerele curate își câștigă costul

O ușă glisantă schimbă o balama pentru un mecanism: role, o șină, un ghidaj de jos și, la majoritatea instalărilor, o curea sau un rack. Frunza se deplasează paralel cu peretele, deci nu consumă arc de balansare. Acesta este cel mai mare motiv pentru care este specificat în ecluzele compacte, camerele frigorifice și coridoarele materiale în care o frunză batantă ar murdări rafturile sau protecția mașinii.

Configurații comune de alunecare

Montat la suprafață: șină fixată pe partea curată sau pe partea murdară, cel mai ușor aranjament de instalat și întreținut.
Telescopic: două sau mai multe frunze de lățime inegală se stivuiesc într-un buzunar scurt atunci când lungimea peretelui este limitată.
Bi-despărțire: două foi deschise din centru pentru deschideri largi și debit mare.
Glisare ermetică: o garnitură drop-down sau gonflabilă etanșează frunza doar după ce este complet închisă.

Etanșarea este locul în care ușile glisante nu au rămas în trecut. O perie simplă sau o garnitură de buze freacă de-a lungul cadrului la fiecare ciclu și curge de îndată ce frunza începe să se îndoaie. O garnitură drop-down evită acea uzură deoarece contactează podeaua și rama doar în poziția închisă, iar cifrele sale de scurgere se apropie de cele ale unei uși batante.

Alegerea conducerii schimbă apoi economia. O ușă glisantă electrică poate fi interblocată cu o fereastră de trecere sau cu un duș de aer, astfel încât o singură deschidere să se deschidă la un moment dat, ceea ce o canapă batantă manuală nu poate face fără lovituri electrice care luptă cu mai aproape. Peste o lățime a deschiderii de aproximativ 2000 mm, automatizarea elimină, de asemenea, problema atingerii și efortului care transformă o frunză manuală grea într-o problemă de siguranță.

Producator de usi pentru camera curata Kaisier Cleans the Globe Tech dă putere mâine Vizualizare produs →

Usi glisante vs batante pentru camere curate: una lângă alta

Ambele coloane presupun aceeași deschidere într-un perete de panou, o diferență de 10-15 Pa și utilizare manuală, dacă nu este specificat altfel. Cifrele se schimbă de îndată ce se adaugă automatizarea sau o garnitură ermetică.

Compensații tipice pentru o ușă cu un singur canat de 1000 mm; cifrele reale depind de diferența de presiune, de designul garniturii și de specificațiile de antrenare.
Criterii	Usa batanta	Ușă glisantă
Este nevoie de autorizare	Arc egal cu lățimea frunzei, aproximativ 1 m	Piesă sau buzunar de-a lungul suprafeței peretelui
Calitatea sigiliului	Garnitură continuă comprimată la marginea zăvorului	Depinde de garnitura; tipul drop-down se potrivește cu swing
Comportament la presiune	Presiunea ajută la așezarea frunzei în cadru	Presiunea încarcă frunza împotriva ghidajului
Timp de ciclu	2-4 s manual sau alimentat	1-3 s alimentat, lent dacă este împins cu mâna
Capacitatea de trafic	Se potrivește cu câteva zeci de mișcări pe schimb	Se potrivește cu fluxul continuu și traficul cu cărucioare
Deschideri largi	Frunza dublă devine grea și are nevoie de spațiu	Bi-parting sau telescopic îl menține compact
Pierdere de putere	Mai aproape de primăvară readuce frunza la închis	Eliberare manuală; unele unități nu se deschid
Puncte de întreținere	Balamale, mai aproape, garnitură	Role, șină, curea, ghidaj, garnitură
Costul instalat	Linie de bază inferioară	Mai mare odată ce sunt incluse conducătorul și comenzile
Cel mai potrivit	Airlocks, vestiare, apartamente ISO 5-8	Cursuri strânse de perete, camere frigorifice, linii automate

Materiale, garnituri și hardware care decid performanța

Tipul este doar jumătate din specificație. O uşă batantă sensibilă cu o garnitură slabă eşuează, iar o uşă glisantă cu o etanşare ermetică bine proiectată trece. Cinci detalii separă o ușă care își păstrează clasa de una care trebuie ajustată în fiecare lună.

Construcție frunze: oțel vopsit cu pulbere pentru zone uscate, aliaj de aluminiu cu suprafețe HPL pentru zonele de ștergere, oțel inoxidabil 304 sau 316 unde contează rezistența la spălare și la coroziune.
Garnitură: EPDM continuu sau silicon, înlocuibilă fără a demonta cadrul, comprimată prin feronerie reglabilă mai degrabă decât prin forță.
Panoul de vizionare: geam la nivel și geam dublu între zonele clasificate, astfel încât sticla să nu devină calea de scurgere.
Feronerie: balamale inoxidabile și o valoare mai apropiată pentru masa frunzei, plus un ghidaj de podea pe orice frunză glisantă lată.
Control: interblocări, senzori de picior, cititoare de carduri și o declanșare mecanică de urgență care funcționează fără alimentare.

Frunzele inoxidabile sunt răspunsul obișnuit în plantele farmaceutice și alimentare, deoarece tolerează curățarea frecventă fără deteriorarea suprafeței. Întrebarea reală nu este dacă inoxidabilul arată mai bine, ci dacă regimul de curățare ar îndepărta un finisaj acoperit în interiorul vieții bunului.

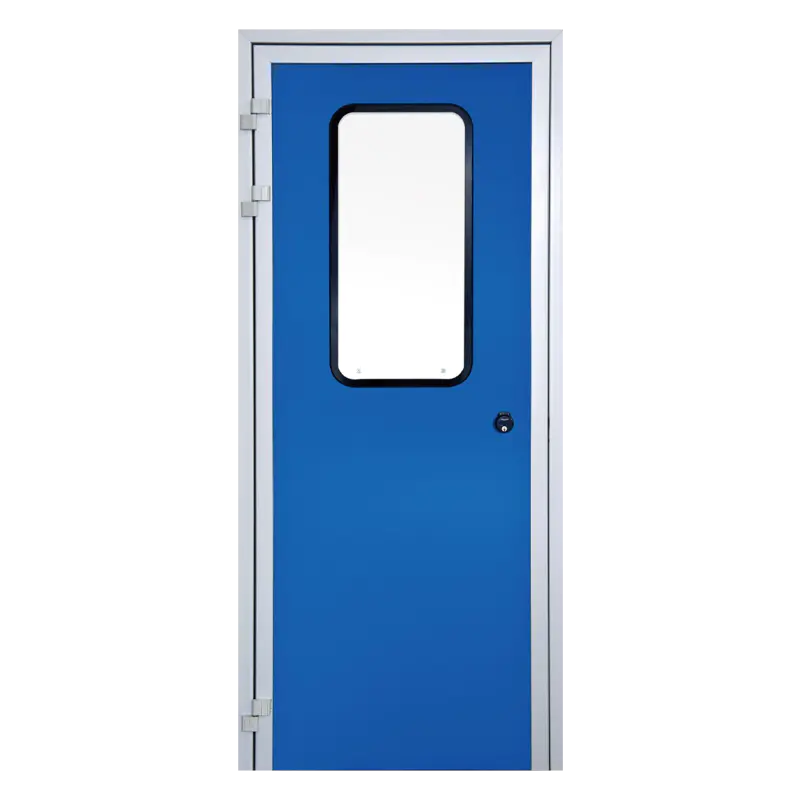

Stainless Steel Cleanroom Door for GMP Environments

Ușă de cameră curată din oțel inoxidabil pentru medii GMP O ușă de cameră curată din oțel inoxidabil cu construcție fără sudură și etanșare în mai multe etape, potrivită pentru camerele curate GMP și mediile sterile care necesită curățare frecventă. Vizualizare produs →

O listă de verificare practică

Lucrați-le înainte ca programul ușii să fie fixat. Oricare dintre ele poate schimba tipul, nu doar modelul.

Măsurați lățimea liberă și fața liberă a peretelui pe ambele părți; răspunsul elimină adesea un tip imediat.
Numărați mișcările pe schimb de deschidere, inclusiv cărucioarele și decideți dacă o frunză manuală este realistă.
Confirmați diferența de presiune și direcția acesteia, apoi agățați sau ghidați frunza în consecință.
Verificați regimul de curățare, pentru că acesta decide finisarea cu mult înainte ca estetica.
Decideți dacă deschiderea trebuie să se blocheze cu o fereastră de trecere, duș de aer sau panou de acces.
Fiți de acord cu modul de defecțiune: la pierderea energiei, ușa ar trebui să se închidă, să rămână deschisă sau să se elibereze pentru utilizare manuală?

Întrebări frecvente

Ce tip se potrivește unei camere curate ISO 5?

O ușă batantă este punctul de plecare obișnuit, deoarece o garnitură comprimată continuă este cea mai simplă etanșare fiabilă din acea clasă. Alegeți alunecarea ermetică numai dacă aspectul nu are loc pentru un arc de balansare sau dacă deschiderea trebuie să se blocheze cu zona următoare.

Poate o ușă glisantă să se potrivească cu o ușă batantă la presiune?

Da, cu o garnitură drop-down sau gonflabilă care etanșează numai în poziție închisă. O etanșare cu perie simplă se va scurge de îndată ce frunza se îndoaie, oricât de bine este aliniată pista.

De cât spațiu are nevoie o frunză balansoar?

Permiteți aproximativ lățimea foii plus 50-100 mm pentru mâner și operator, astfel încât o frunză de 900 mm are nevoie de aproximativ un metru de podea liberă pe partea spre care se deschide.

Ușile glisante pentru camerele curate au întotdeauna nevoie de curent?

Nu. Frunzele de până la aproximativ 60 kg pot fi acţionate manual cu role bune. Mai mult decât atât, utilizarea manuală solicită atât operatorul, cât și alinierea căii.

Alegerea dintre cele două fără a specifica prea mult

Cele mai multe facilități ajung cu ambele tipuri și acesta este rezultatul corect. Frunzele balansate în ecluzele de aer și încăperile de vestiare, unde o etanșare dură și o întreținere simplă contează; frunze glisante unde peretele este scurt, traficul este constant sau deschiderea trebuie să se blocheze cu zona următoare.

Decideți tipul din spațiul liber, presiunea diferențială și numărul de trafic, apoi cheltuiți bugetul rămas pe garnitură, hardware și unitate. Dacă doriți ca programul ușii să fie revizuit împreună cu aspectul panoului și al tavanului, trimite-ne desenele și vom reveni cu o specificație care poate fi construită.
